요약
ECG 심전도 신호에서 QRS 복합체를 자동으로 검출하는 새로운 방법이 개발되었습니다. U-Net과 DBSCAN을 결합한 이 기술은 노이즈가 많은 환경에서도 높은 민감도와 정확도를 달성하여 의료 진단의 효율성을 크게 향상시킵니다. MIT-BIH Arrhythmia Database 실험에서 99.98%의 민감도와 99.95%의 양성 예측 정확도를 보이며 기존 방법을 크게 앞질렀습니다. 심전도 모니터링 기기의 자동화와 진단 정확성 증대로 의료 서비스의 질을 한층 높일 수 있는 이 기술은 특히 심장 질환의 조기 진단과 모니터링에 유용하며, 웨어러블 기기와 개인용 심전도 모니터링에도 응용 가능성이 큽니다.
기본 정보
•
특허명: 심장 진단을 위한 심전도 신호의 QRS 검출 방법 및 장치
•
발명자: 전광길 교수
•
출원번호: 10-2022-0046852
•
등록번호: 10-2704349
상세 정보
배경 기술
배경 설명
•
심전도(ECG)는 비침습적으로 심장 질환을 진단할 수 있는 중요한 도구로, 특히 QRS 복합체의 검출은 추가적인 측정과 정확한 진단을 위해 필수적임. QRS 복합체는 심장의 리듬을 반영하고 병리학적 정보를 포함하는 중요한 요소임.
•
좌심실과 우심실의 탈분극을 반영하는 QRS 복합체에서 R-피크는 독립적인 비트로 간주되며, ECG 신호 분석에서 중요한 역할을 함. QRS 복합체 검출의 정확도는 심장 상태를 진단하는 데 직접적인 영향을 미침.
•
현재의 QRS 검출 방법은 복잡한 노이즈 제거와 수동 설정에 크게 의존하고 있어 다양한 신호에 대한 적응성이 떨어지는 문제가 있음. 따라서 자동화된 방법이 필요함.
기존 기술의 문제점
•
다양한 QRS 검출 알고리즘이 개발되었으나, 여전히 복잡한 노이즈 제거 과정이 필요하며 매개변수 설정과 특징 선택 등의 수작업이 요구됨. 이는 다양한 ECG 신호에 대한 적응성을 제한함.
•
웨이블릿 분석은 심전도 신호의 주파수 특성을 포착하는 데 효과적이나 인위적인 모파 선택이 필요하고, 여러 한계로 인해 실시간 적용이 어려운 문제가 있음.
•
기존 방법은 노이즈 많은 신호에서의 성능이 불안정하며, 특히 민감도와 정확도에서 개선이 필요함.
기술의 필요성
•
U-Net과 DBSCAN을 활용한 새로운 QRS 검출 방법은 자동화된 노이즈 처리와 높은 민감도 및 정확도를 제공하여 실험적으로 우수한 성과를 기록함.
•
MIT-BIH Arrhythmia Database 실험 결과, 새로운 방법은 민감도 99.98%, 양성 예측도 99.95%, 정확도 99.93%라는 뛰어난 성능을 보임. 이는 기존 알고리즘보다 경쟁력이 높고 실질적인 적용 가능성이 큼.
•
다양한 ECG 신호 유형에 적응할 수 있는 자동화된 QRS 검출 기술은 특정 신호 유형에 국한되지 않으며, 임상 진단의 효율성과 정확성을 크게 향상시킬 수 있음.
구현 방법
기술의 원리
•
심전도(ECG)에서 QRS 복합체 검출은 심장 질환 진단에 중요한 단계로, 심장 활동의 리듬을 반영함과 동시에 병리학적 정보를 포함함. 본 발명에서는 U-Net과 DBSCAN을 활용하여 복잡하지 않은 방법으로 QRS 복합체를 정확하게 검출함.
•
U-Net 모델은 심전도 신호에서 중요한 특징을 나타내는 특징 맵을 생성하여 QRS 복합의 예측 위치를 양성 출력으로 나타냄. 이 과정은 컨벌루션과 맥스-풀링을 반복하여 특성을 추출함.
•
밀도 기반 공간 클러스터링(DBSCAN)은 예측된 양성 출력을 클러스터링하여 QRS 복합체의 위치를 검출함. DBSCAN은 사전 설정된 클러스터 모양이나 크기에 관계없이 다양한 형태의 데이터를 처리할 수 있음.
구체적인 구현 방법
•
첫째, 심전도 신호는 Z-점수 방법을 사용하여 정규화됨. 이는 입력된 원시 신호의 개인차를 줄임으로써 깊은 신경망에 미치는 비표준화된 데이터의 영향을 최소화함.
•
둘째, 정규화된 신호는 U-Net 모델을 통해 처리됨. 이 과정에서 반복적인 컨벌루션과 맥스-풀링을 통해 심전도 신호의 특성을 잡아내어 QRS 복합의 예측 위치를 나타냄.
•
마지막으로 DBSCAN을 통해 U-Net의 양성 출력을 클러스터링함. 클러스터의 중간 지점이 R-피크로 간주되며 QRS 복합의 검출이 이루어짐.
기술의 장점
•
U-Net과 DBSCAN을 결합한 방법은 복잡한 노이즈 제거 과정을 생략하고도 높은 정확도의 QRS 복합체 검출이 가능함. 이는 민감도와 정확도 면에서 기존 방법보다 우수함.
•
본 발명의 방법은 다양한 ECG 신호 유형에서의 적용 가능성이 높아 심전도 신호의 전체적인 진단 정확성을 향상시킴. 특히 노이즈가 많은 신호에서도 안정적인 성능을 보임.
•
DBSCAN의 유연성 덕분에 다양한 크기와 형태의 클러스터를 찾을 수 있어 미리 클러스터 수를 정할 필요가 없음. 이로 인해 다양한 유형의 QRS 복합체 검출에 효과적임.
실험 및 결과
실험의 목적
•
실험의 목적은 새로운 심전도 신호의 QRS 검출 방법의 정확성과 민감도를 평가하는 데 있음. 이 방법은 U-Net과 DBSCAN을 결합하여 다양한 유형의 ECG 신호에서 QRS 복합을 효과적으로 검출할 수 있음을 목표로 함.
•
MIT-BIH Arrhythmia Database를 사용하여 새로운 방법을 테스트하고 검출 성능을 측정함. 이 데이터베이스는 QRS 검출 알고리즘의 효과성을 검증하는 데 널리 사용되는 국제 표준 데이터베이스임.
실험 방법 및 과정
•
실험 방법은 세 단계로 구성됨. 정규화된 전처리, U-Net 모델을 통한 QRS 복합 예측, DBSCAN을 이용한 클러스터링 과정을 포함함.
•
첫 번째 단계에서는 입력된 원시 ECG 신호를 Z-점수 방법을 사용하여 정규화하며, 이는 신호 간의 개인 차이를 줄이고 모델의 성능을 향상시키는 데 중요한 역할을 함.
•
U-Net 모델은 정규화된 신호로부터 양성 출력을 생성함. 이 과정에서는 131 컨벌루션을 사용하여 신호의 특성을 잡아내며 과적합을 방지하기 위해 드롭아웃 레이어를 포함함.
실험 결과
•
실험 결과, 새로운 방법은 99.98%의 민감도, 99.95%의 양성예측도, 99.93%의 정확도, 99.97%의 F1 점수를 기록하여 기존 방법들보다 우수한 성과를 보였음.
•
클러스터링을 위한 DBSCAN은 QRS 복합의 수와 길이를 사전에 몰라도 되며, 이는 다양한 신호 타입에 대한 잘못된 검출을 줄이는 데 효과적이었음.
•
실험은 높은 피크 T파, 기준선 드리프트 및 심각한 노이즈가 있는 신호에서도 안정적인 QRS 검출 성능을 보여 주었으며, 이를 통한 신뢰성과 견고성을 입증함.
활용 방안 및 기대효과
활용 방안
•
ECG QRS 검출 기술은 병원 및 의료 시설에서 심장질환의 조기 발견 및 모니터링에 필수적인 요소임. 특히, 부정맥과 심근경색과 같은 심장 문제의 실시간 감지에 기여할 수 있으며, 이는 긴급 의료 상황의 대응을 빠르게 할 수 있도록 함.
•
가정용 심전도 모니터링 기기에 이 기술을 접목함으로써 개인 사용자가 심장 상태를 자가 모니터링 할 수 있음. 이는 만성질환 관리에 있어 환자의 자가 건강 관리 능력을 향상시키는 데 도움을 줌.
•
U-Net과 DBSCAN을 활용한 QRS 검출 방법은 노이즈가 많은 환경에서도 높은 정확도를 보이며, 비전문가가 훈련 데이터를 조정하지 않고도 정확한 검출이 가능함. 이는 웨어러블 기기, 스포츠 트래킹 장비 등에서도 활용될 수 있음.
기대효과
•
U-Net과 DBSCAN 기반의 QRS 검출을 통해 심전도 분석의 자동화가 가능해짐에 따라 의료진의 진단 효율이 증가하고, 의료 서비스의 질이 향상될 것으로 기대됨. 이는 의료 비용 절감에도 기여할 수 있음.
•
심전도 검출의 민감도와 정확도가 기존 방식보다 높아진다는 점은 환자의 신뢰도와 만족도를 높이는 데 기여함. 특히, 데이터의 자동 분류 및 분석을 통해 인적 오류를 줄이고, 보다 빠르고 일관된 진단 결과를 제공함.
•
이 기술은 장기적으로 심전도 모니터링 시스템 시장의 성장에 긍정적인 영향을 미칠 것으로 예상됨. 특히 인공지능과 의료 데이터 처리 기술의 융합이 선도적인 역할을 하며, 이러한 기술의 채택률이 증가할 것으로 보임.
시장 동향
ECG 모니터링 시스템 시장
•
2024년 글로벌 ECG 모니터링 시스템 시장은 약 61억 5천만 달러 규모로 추정되며, 2032년까지 98억 달러에 이를 것으로 예상됨. 이 기간 동안 연평균 성장률(CAGR)은 약 5.99%로 예측됨.[웹 출처]
•
글로벌 ECG 모니터링 시스템 시장은 원격 의료 및 모바일 헬스 애플리케이션의 부상과 환자가 실시간으로 심장 건강을 모니터링할 수 있는 솔루션 창출의 기회를 제공함. 기술 진보와 전략적 파트너십을 통한 혁신이 활발히 이루어짐.[웹 출처]
•
병원과 클리닉은 ECG 모니터링 시스템의 선두 사용자로, 지속적인 심장 모니터링 수요가 주요 요인임. 휴대용 ECG 기기는 비용 효율성으로 인해 외래 수술 센터에서 높은 수요를 받고 있음.[웹 출처]

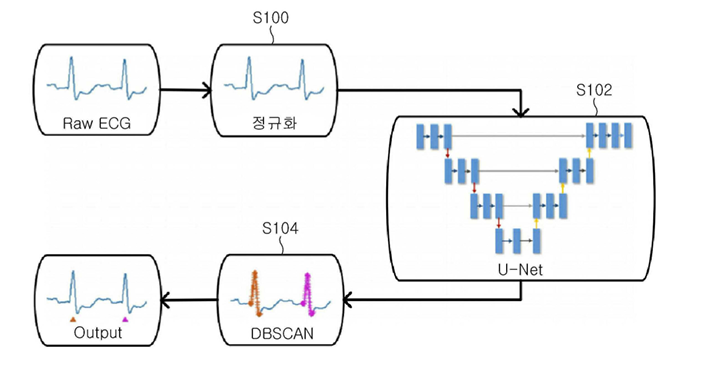

대표도면
